Что в шаблоне

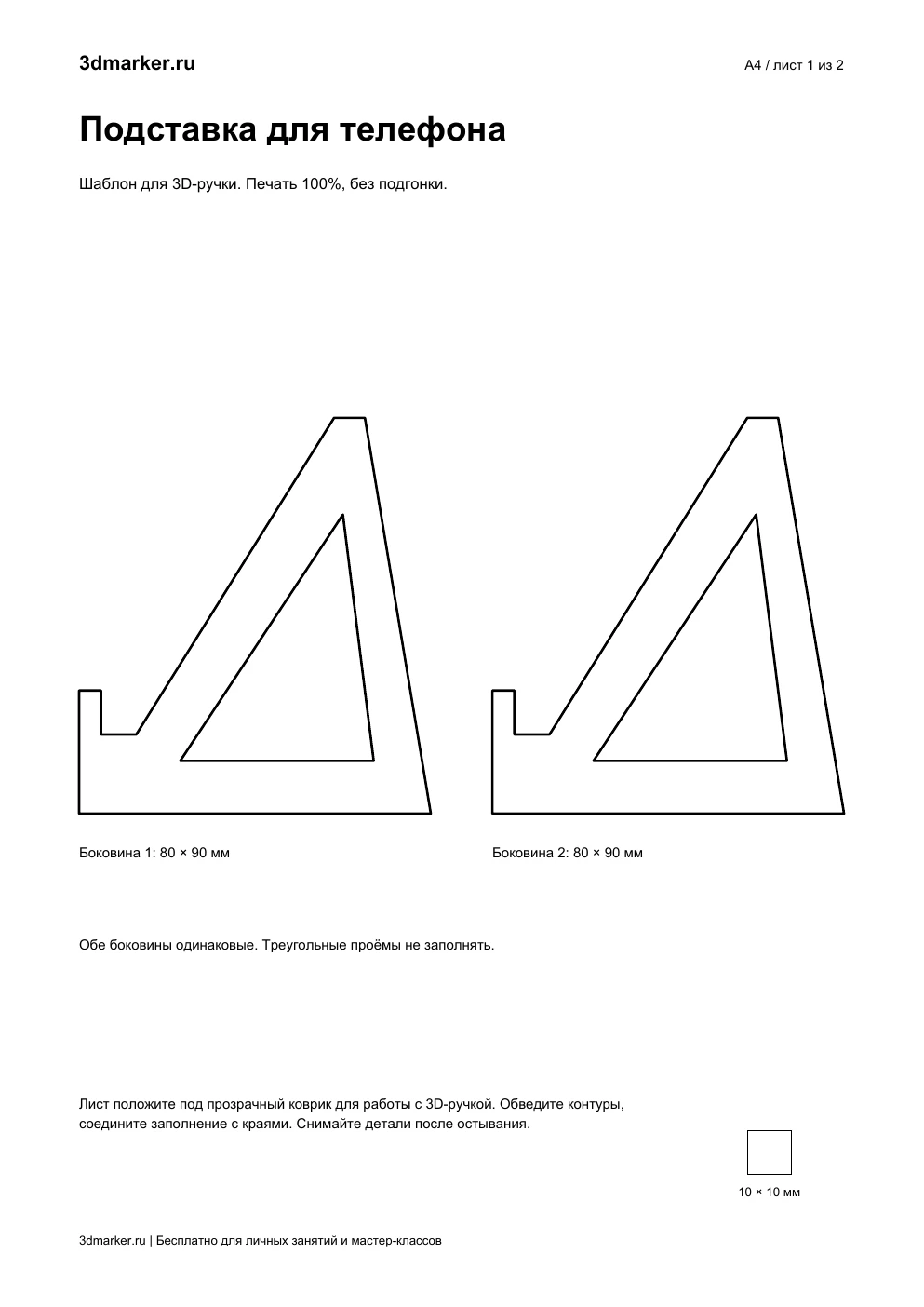

Две боковины 80 × 90 мм и три соединительные полосы 50 × 12 мм. Шаблоны деталей занимают два листа.
Каждую деталь сначала нарисуйте на коврике отдельно и полностью остудите. Соединять детали нужно пластиком; сгибать их как бумажную развёртку не требуется.
Все листы шаблона
Шаблон подставки для телефона на A4
Два листа, чёрно-белая печать. На каждом листе есть квадрат для проверки размера.
Что понадобится
- 3D-ручка и совместимый с ней пластик.
- Распечатанный PDF и прозрачный коврик, предназначенный для рисования 3D-ручкой.
- Подставка для ручки во время пауз.
- Ровная поверхность для сборки и линейка для проверки размеров.
Как сделать подставку для телефона по шаблону
- Подготовьте распечатку. Печатайте PDF на A4 в масштабе 100%. Проверьте квадрат 10 × 10 мм и положите лист под прозрачный коврик. Выберите материал и режим по инструкции к своей ручке.
- Сделайте боковины. Обведите и плотно заполните обе одинаковые детали. Треугольный проём внутри можно оставить пустым. Передний упор и наклонный край пройдите дополнительным слоем.

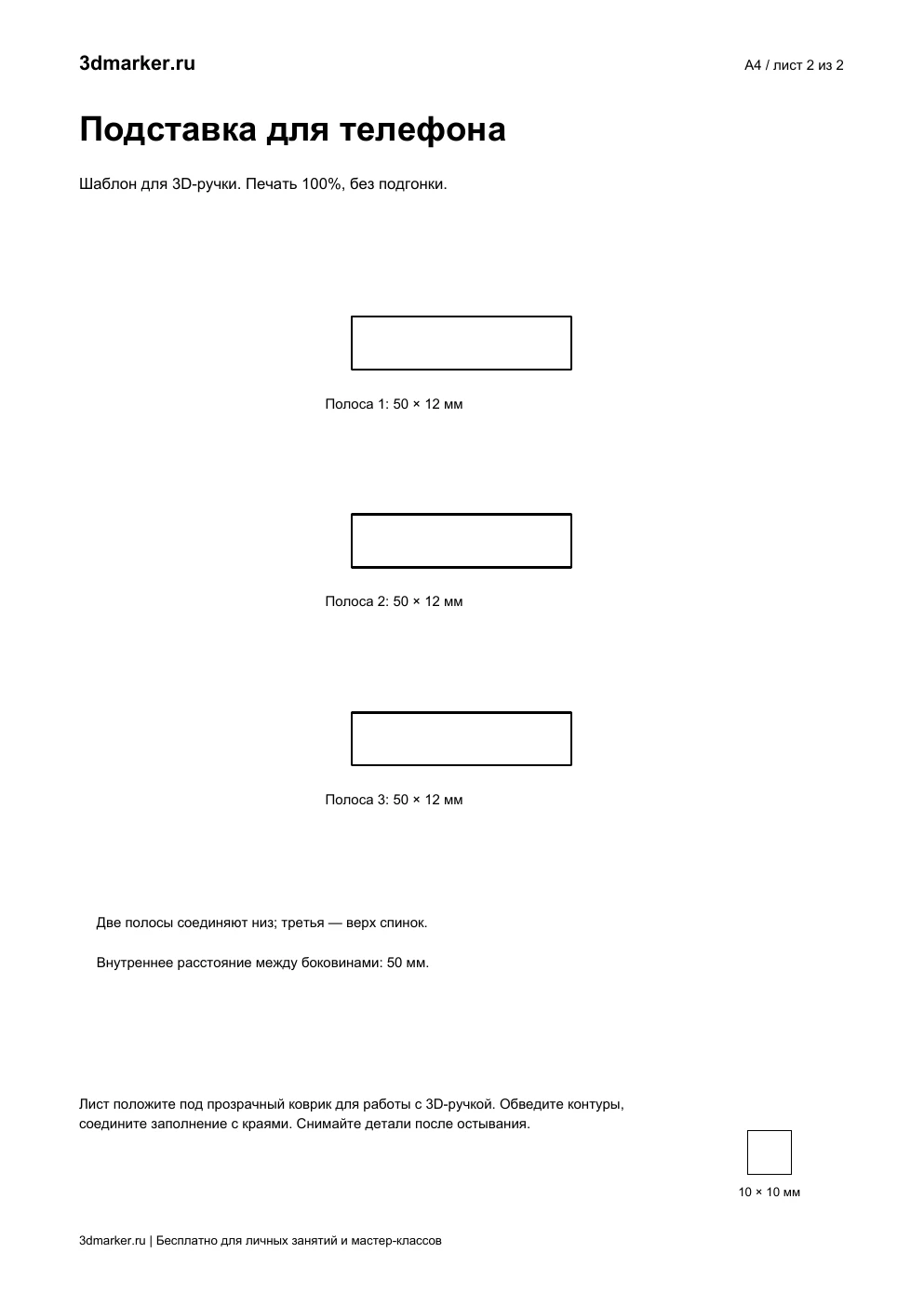

- Нарисуйте соединительные полосы. На втором листе три одинаковых прямоугольника. Заполните их несколькими связанными слоями, не оставляя только рамки.
- Соберите подставку. Поставьте холодные боковины параллельно на расстоянии 50 мм. Две полосы соединят нижние части спереди и сзади, третья — верхние части наклонных спинок. Сначала прихватите углы, проверьте симметрию, затем укрепите швы.
- Дайте работе остыть. Отделяйте деталь от коврика постепенно, поддерживая её широкую часть. Проверьте соединения до использования.
Если что-то не получается
Подставка качается
Поставьте её на ровный стол и сравните положение боковин до окончательного укрепления швов. Перекос нельзя исправить одним толстым наплывом.
Телефон сдвигается
Проверьте передние упоры и прочность поперечин. Начните с лёгкого предмета похожего размера; перед телефоном проверьте все соединения и устойчивость.
Вопросы о шаблоне
Подойдёт ли подставка для любого телефона?
Размеры модели фиксированы, а телефоны и чехлы различаются. До рисования сравните их с бумажными деталями. Прочность зависит от пластика, заполнения и соединений, поэтому грузоподъёмность здесь не заявлена.
Как распечатать этот шаблон для 3D-ручки?
Скачайте PDF, выберите бумагу A4 и масштаб 100%, без подгонки. На каждом листе есть квадрат 10 × 10 мм: после печати проверьте его линейкой. Превью на странице предназначено для просмотра; печатайте сам PDF.
Шаблон можно скачать бесплатно?
Да, без регистрации. Можно распечатывать для личных занятий и мастер-классов. Файл создан командой 3dmarker.ru.
