Что в шаблоне
Два фасада шириной 60 мм, две боковые стены 60 × 45 мм, два ската 64 × 38 мм и основание 60 × 60 мм.
Каждую деталь сначала нарисуйте на коврике отдельно и полностью остудите. Соединять детали нужно пластиком; сгибать их как бумажную развёртку не требуется.
Все листы шаблона

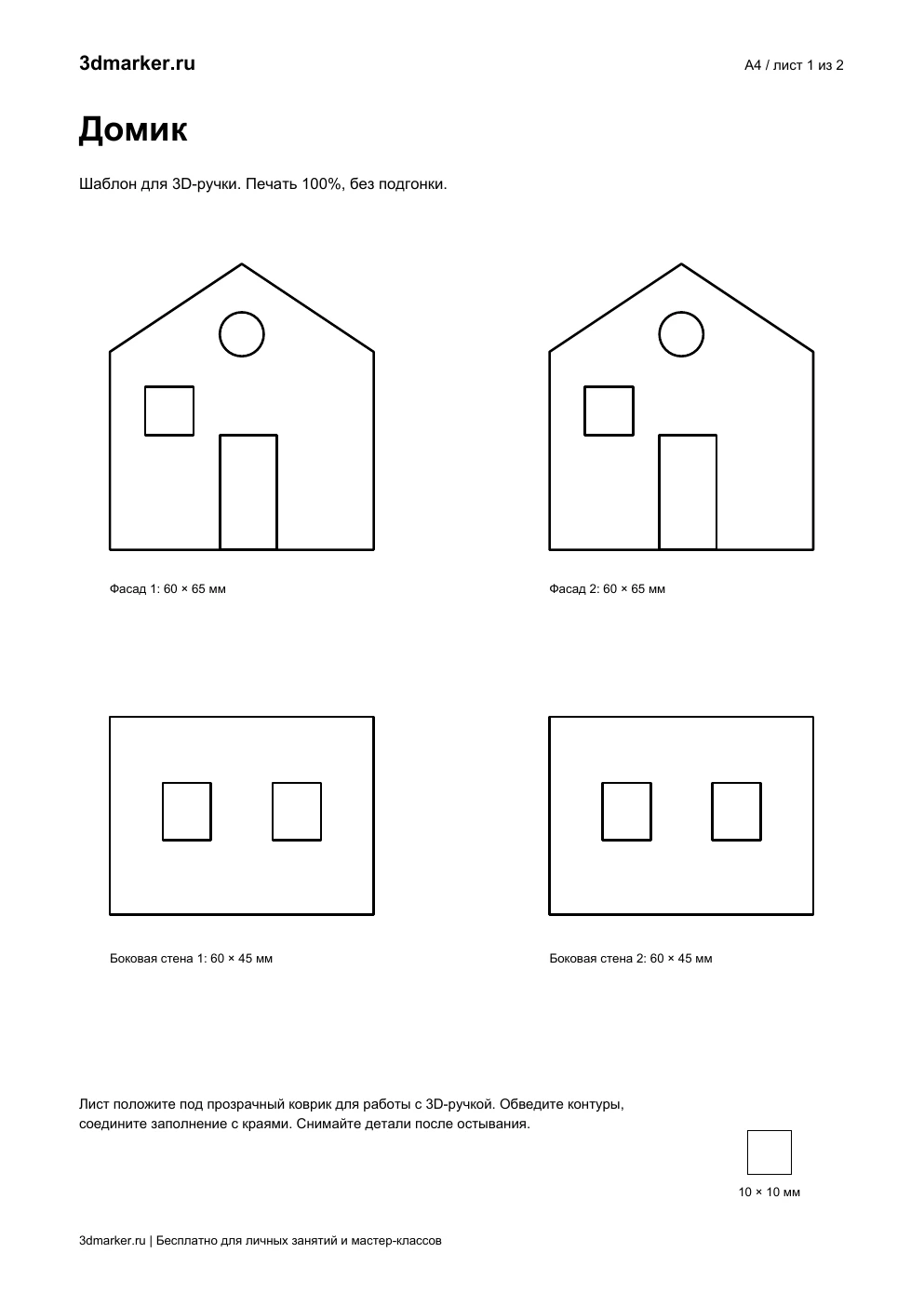

Шаблон домика на A4
Два листа, чёрно-белая печать. На каждом листе есть квадрат для проверки размера.
Что понадобится
- 3D-ручка и совместимый с ней пластик.
- Распечатанный PDF и прозрачный коврик, предназначенный для рисования 3D-ручкой.
- Подставка для ручки во время пауз.
- Ровная поверхность для сборки и линейка для проверки размеров.
Как сделать домик по шаблону
- Подготовьте распечатку. Печатайте PDF на A4 в масштабе 100%. Проверьте квадрат 10 × 10 мм и положите лист под прозрачный коврик. Выберите материал и режим по инструкции к своей ручке.
- Сделайте стены и основание. Нарисуйте четыре стены по первому листу и квадрат основания по второму. Обведите окна и дверь, затем заполните стены вокруг проёмов.

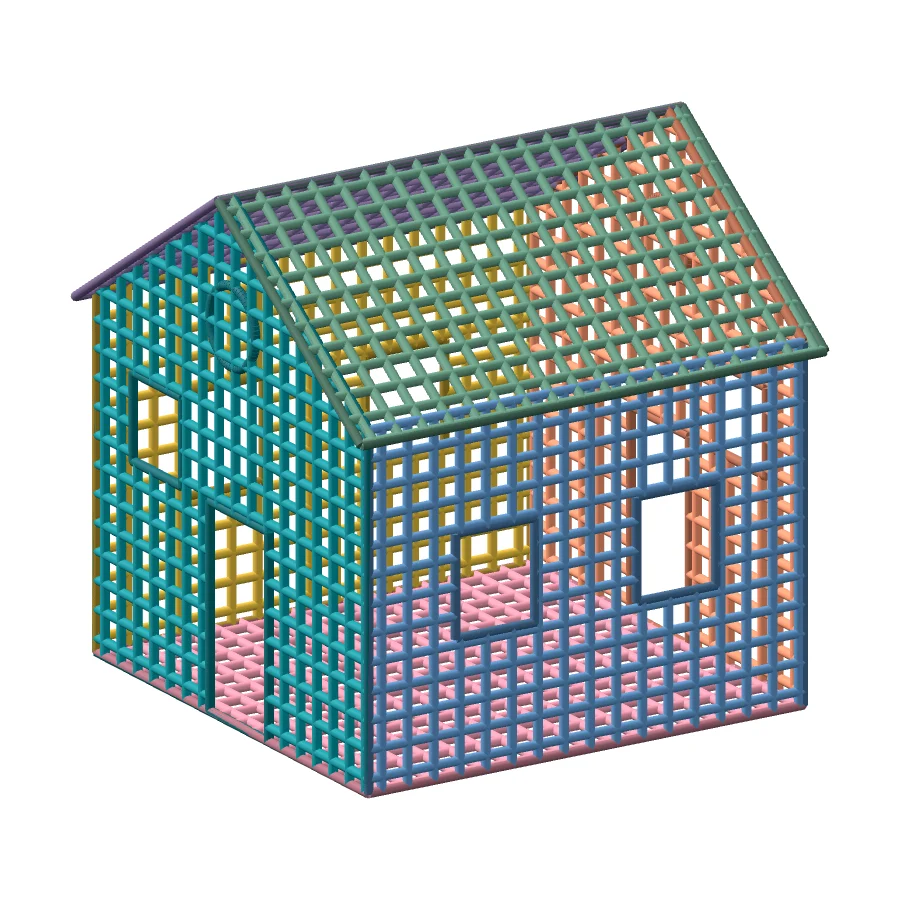

- Соберите стены. Поставьте стены вокруг основания: два фасада друг напротив друга, прямоугольные боковины между ними. Прихватите углы, проверьте форму и укрепите соединения.
- Установите крышу. Сделайте два прямоугольных ската со второго листа. Соедините их вдоль конька, затем закрепите на наклонных краях фасадов. Небольшой выступ крыши за стены предусмотрен размерами.
- Дайте работе остыть. Отделяйте деталь от коврика постепенно, поддерживая её широкую часть. Проверьте соединения до использования.
Если что-то не получается
Скаты не сходятся
Сравните высоту стен и положение фасадов. Сначала приложите обе детали без окончательных швов; после этого соединяйте конёк.
Окна деформируются
Укрепите рамки ещё на плоской детали. Не давите на тонкую стену во время сборки крыши.
Вопросы о шаблоне
Можно оставить крышу съёмной?
Да. Соедините два ската между собой, но не приваривайте их к стенам. Проверьте, что крыша свободно опирается на фасады и снимается без изгибания стен.
Как распечатать этот шаблон для 3D-ручки?
Скачайте PDF, выберите бумагу A4 и масштаб 100%, без подгонки. На каждом листе есть квадрат 10 × 10 мм: после печати проверьте его линейкой. Превью на странице предназначено для просмотра; печатайте сам PDF.
Шаблон можно скачать бесплатно?
Да, без регистрации. Можно распечатывать для личных занятий и мастер-классов. Файл создан командой 3dmarker.ru.
