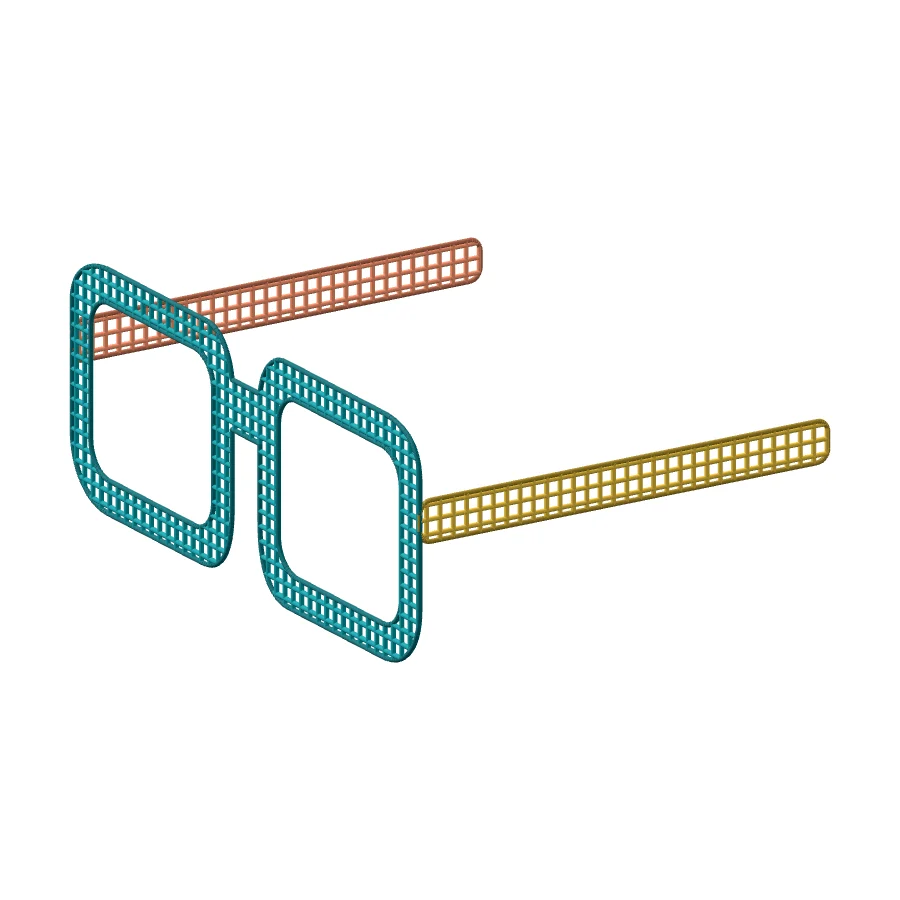

Что в шаблоне
Оправа шириной 150 мм и две дужки длиной 110 мм. Линз и шарниров нет.
Каждую деталь сначала нарисуйте на коврике отдельно и полностью остудите. Соединять детали нужно пластиком; сгибать их как бумажную развёртку не требуется.
Лист для печати
Шаблон очков на A4
Один лист, чёрно-белая печать. На каждом листе есть квадрат для проверки размера.
Что понадобится
- 3D-ручка и совместимый с ней пластик.
- Распечатанный PDF и прозрачный коврик, предназначенный для рисования 3D-ручкой.
- Подставка для ручки во время пауз.
- Ровная поверхность для сборки и линейка для проверки размеров.
Как сделать очки по шаблону
- Подготовьте распечатку. Печатайте PDF на A4 в масштабе 100%. Проверьте квадрат 10 × 10 мм и положите лист под прозрачный коврик. Выберите материал и режим по инструкции к своей ручке.
- Нарисуйте оправу. Обведите внешние и внутренние границы двух рамок. Заполните полосы между ними и перемычку на переносице, оставляя проёмы пустыми.
- Сделайте две дужки. Обведите и заполните обе полоски на листе. На концах, которые будут крепиться к оправе, добавьте ещё один слой.
- Соедините детали. Остудите все три части. Приложите дужки к боковым краям оправы примерно под прямым углом, прихватите пластиком и укрепите соединения с двух сторон. Всю сборку выполняйте на столе.
- Дайте работе остыть. Отделяйте деталь от коврика постепенно, поддерживая её широкую часть. Проверьте соединения до использования.
Если что-то не получается
Переносица треснула
Укрепите перемычку и переходы к рамкам. Эти места несут нагрузку от обеих половин оправы.
Дужки расходятся
Сначала закрепите их небольшими точками, сравните угол, затем нанесите окончательные швы. Шарнирного складывания у модели нет.
Вопросы о шаблоне
Как изменить размер очков?
В PDF указана ширина 150 мм. Можно изменить масштаб печати всего листа, но тогда одновременно изменятся дужки и толщина рамок. Сначала примерьте бумажный контур, не горячую деталь.
Как распечатать этот шаблон для 3D-ручки?
Скачайте PDF, выберите бумагу A4 и масштаб 100%, без подгонки. На каждом листе есть квадрат 10 × 10 мм: после печати проверьте его линейкой. Превью на странице предназначено для просмотра; печатайте сам PDF.
Шаблон можно скачать бесплатно?
Да, без регистрации. Можно распечатывать для личных занятий и мастер-классов. Файл создан командой 3dmarker.ru.
