Если мотор щёлкает, а пластик не выходит, прекратите подачу. Проверьте режим материала, дождитесь рабочей температуры и включите штатную выгрузку. Обрежьте деформированный конец нити под прямым углом и загрузите снова. Сопло меняют, когда эта последовательность не помогла либо узел треснул, протекает по стыку или не нагревается.
Сначала убедитесь, что забито именно сопло
Отсутствие пластика на выходе ещё не доказывает засор. Нить может не захватываться мотором, ручка может не добирать температуру, а утолщённый конец — застрять выше нагревательного узла. Проверьте симптом до разборки.

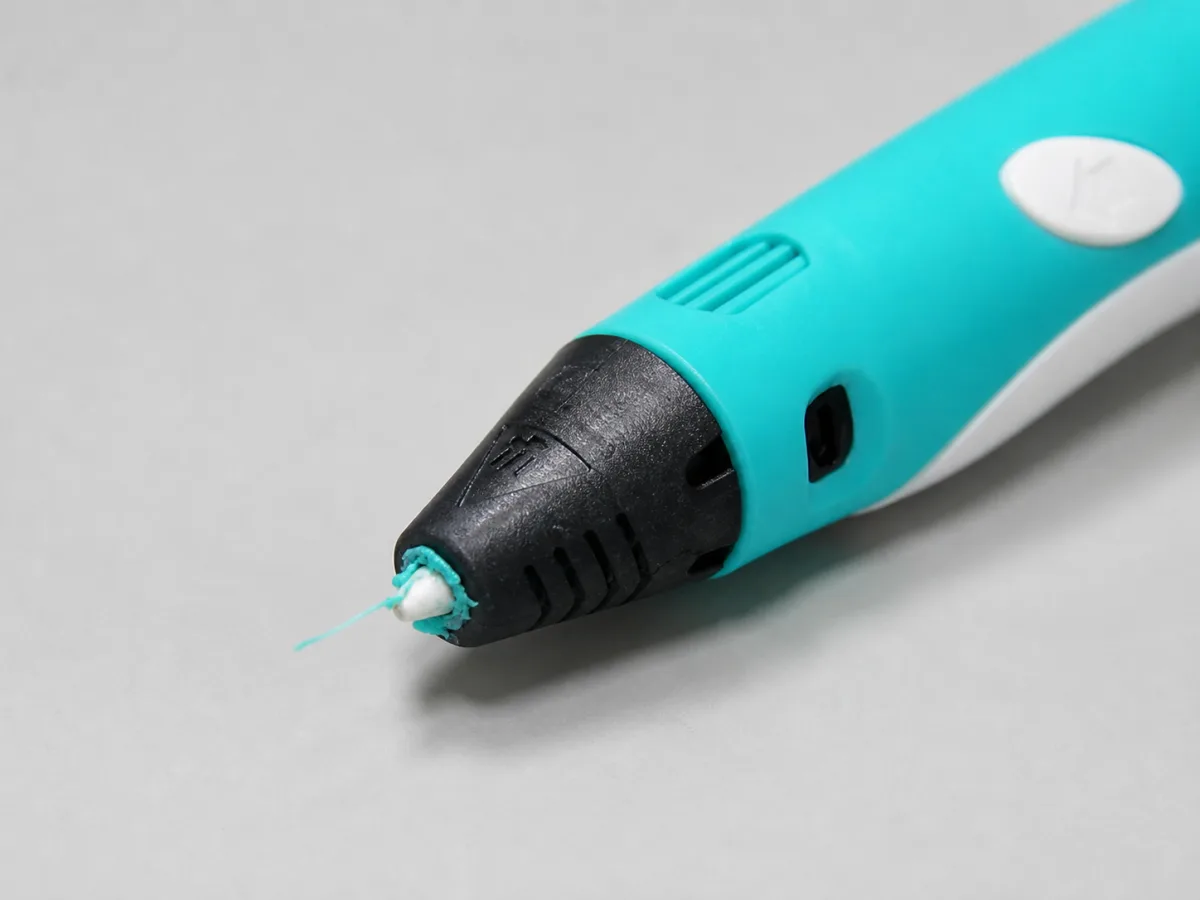

Наплыв у керамического носика, очень тонкая линия и выход пластика в сторону — повод остановить подачу и перейти к штатной выгрузке.
Выгрузите нить, срежьте деформированный участок и сделайте пробную загрузку.
Остановите подачу. Проверьте температуру, тип пластика и состояние входящего конца.
Проверьте кнопку, захват нити, механизм подачи и питание ручки.
Холодный канал не прочищают усилием. Перейдите к диагностике нагрева.
Отключите ручку, если есть запах горелой изоляции, дым, повреждённый кабель, расплавленный корпус или пластик выходит внутрь корпуса. Это уже не обычная пробка в канале.
Почему забивается сопло 3D Pen 2
Чаще всего пробка появляется не из-за одной причины, а из-за сочетания неправильного режима и сопротивления в канале. Вот что нужно проверить в первую очередь.
Неверный режим PLA или ABS
При недостаточной температуре пластик размягчается не полностью, а мотор продолжает давить на нить. При слишком высокой температуре материал может перегреваться и оставлять нестабильный остаток.
Кривой или утолщённый конец
После выгрузки кончик часто вытягивается «грибком». Если вставить его обратно, он может застрять в направляющей трубке ещё до сопла.
Грязная или неровная нить
Пыль, сильные заломы и заметные перепады диаметра увеличивают сопротивление. Загружайте только чистый ровный участок пластика 1,75 мм.
Смена материала без выгрузки
PLA и ABS работают в разных режимах. Остаток более тугоплавкого материала в канале мешает следующей нити, если переключить режим без полной выгрузки.
Подача через сопротивление
Повторные щелчки — сигнал остановиться. Если удерживать кнопку дальше, мотор стачивает нить, а размягчённый пластик уплотняется перед соплом.
Недостаточный нагрев
Ручка ещё не вышла в готовность либо источник питания не держит нужный режим. В этом случае мотор толкает нить в слишком холодный канал.

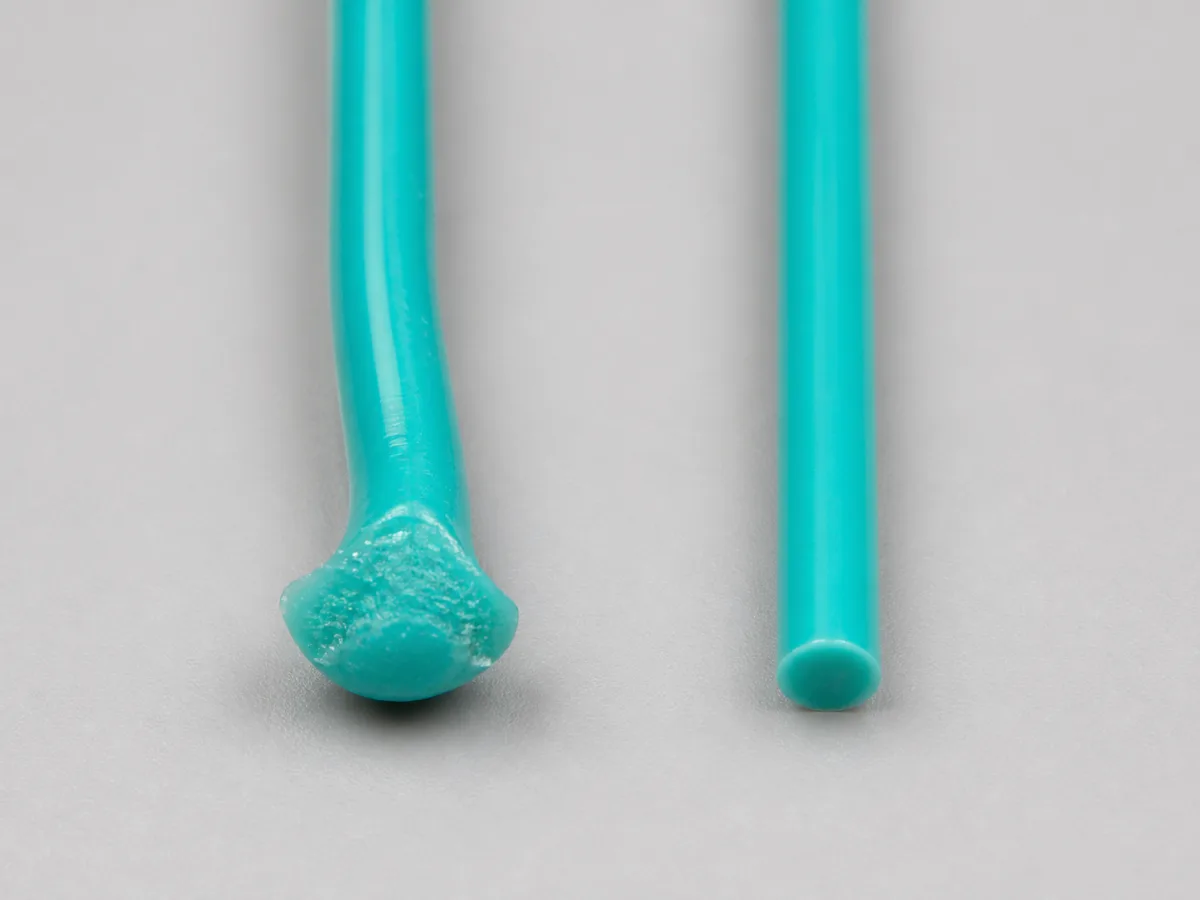

Слева — утолщённый конец после выгрузки, справа — ровный поперечный срез для повторной загрузки. Деформированный участок нужно удалить целиком.
Как сделать, чтобы сопло больше не забивалось
После каждой работы
Семь правил без лишнего обслуживания
- Выбирайте режим до загрузки. PLA загружайте в режиме PLA, ABS — в режиме ABS.
- Ждите готовности. Не запускайте подачу, пока ручка не достигла рабочей температуры.
- Обрезайте конец ровно. Перед повторной загрузкой удалите утолщённую и деформированную часть.
- Не продавливайте нить рукой. Пластик должен двигать штатный механизм подачи.
- Останавливайтесь при щелчках. Повторный щелчок означает сопротивление, а не нехватку усилия.
- Выгружайте материал горячим. Используйте реверс до выключения, особенно перед сменой PLA и ABS.
- Храните пластик чистым. Закрывайте нить от пыли и не загружайте заломленный участок.
Что попробовать до замены сопла
Для исправно нагревающейся 3D Pen 2 безопасная первая попытка — штатная выгрузка и повторная загрузка. Не начинайте с иглы, проволоки или сверла: случайный диаметр и усилие могут повредить керамический выход и нагревательный узел.
- Остановите подачу
Как только мотор начал щёлкать или нить перестала двигаться, отпустите кнопку.
- Проверьте выбранный материал
Режим на дисплее должен соответствовать нити, которая уже находится внутри.
- Нагрейте и включите реверс
Дождитесь готовности ручки и используйте штатную кнопку выгрузки. Не вытягивайте нить холодной.
- Срежьте испорченный конец
Удалите «грибок», обугленный участок и сильный залом. Сделайте ровный поперечный срез.
- Загрузите чистый участок
Не давите на нить рукой. Нормальная подача должна восстановиться без частых щелчков.
Если нить не выгружается, оборвалась внутри или мотор снова упирается, перейдите к разборке только после полного отключения. Общая очистка корпуса и канала описана отдельно: как почистить 3D-ручку от пластика.

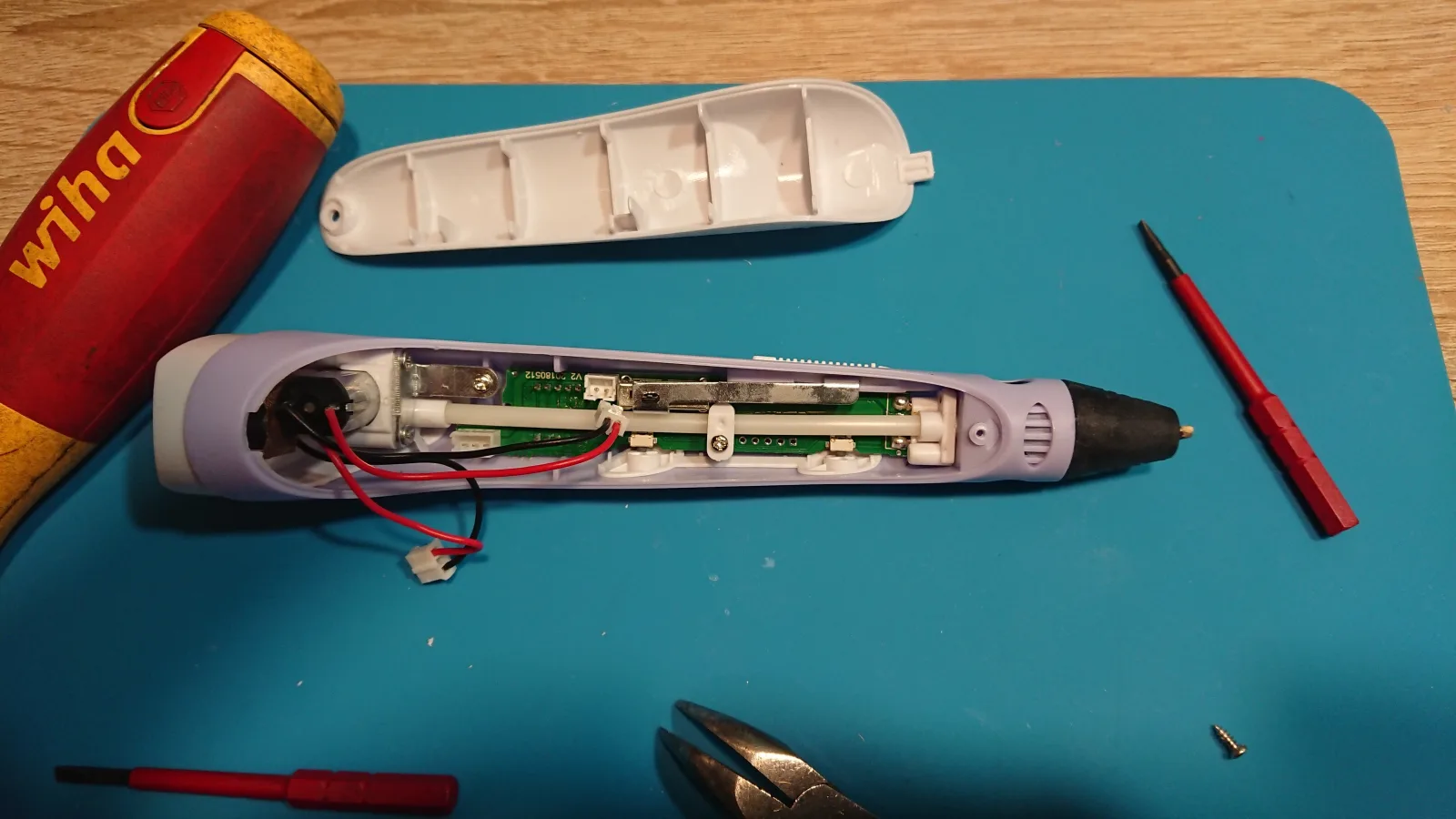

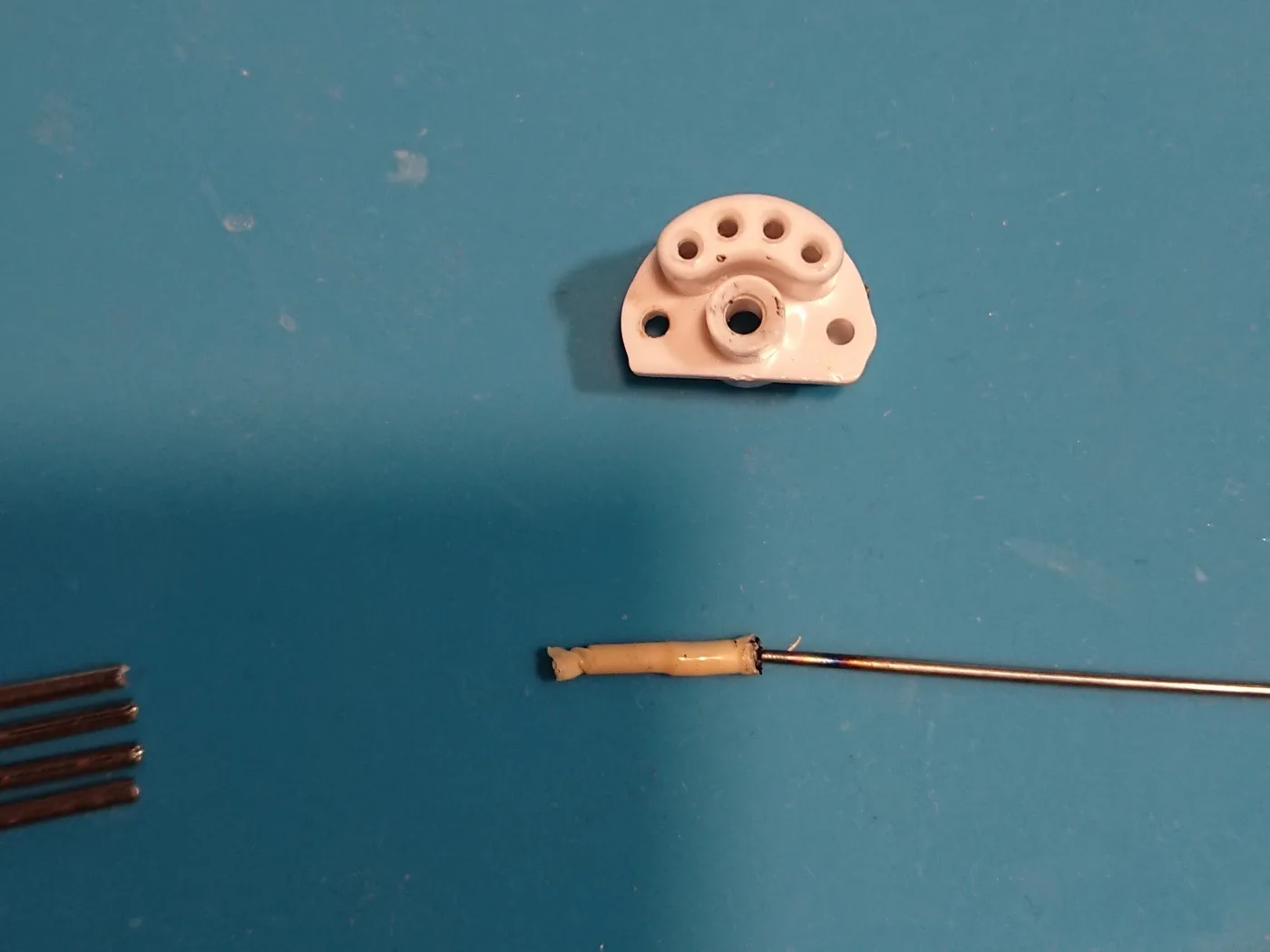

Как выглядит реальный засор внутри ручки
Это другая модель ручки, поэтому фотографии показывают принцип неисправности, а не порядок разборки 3D Pen 2. Источник: реальный разбор на 3DToday.
Как снять и заменить сопло 3D Pen 2
Ниже описана распространённая 3D Pen 2 с чёрным защитным колпачком на боковых фиксаторах. Если у вашей ручки другая форма, винты или подключение, не поддевайте корпус силой — найдите инструкцию именно своей ревизии.
- Выгрузите нить, пока ручка нагрета
Если реверс работает, удалите пластик штатно. Затем выключите ручку.
- Отключите питание и дождитесь остывания
Выньте штекер. Не касайтесь сопла и не открывайте корпус, пока узел горячий.
- Сфотографируйте исходное положение
Снимите крупно колпачок, контакты и положение старого узла. Фото поможет не развернуть деталь при сборке.
- Освободите защитный колпачок
У совпадающей ревизии чёрный колпачок удерживают боковые фиксаторы. Нажмите их равномерно и снимайте колпачок по оси, без перекоса.
- Извлеките старый узел за корпус
Не тяните за металлические контакты, провода или керамический носик. Запомните ориентацию фиксаторов.

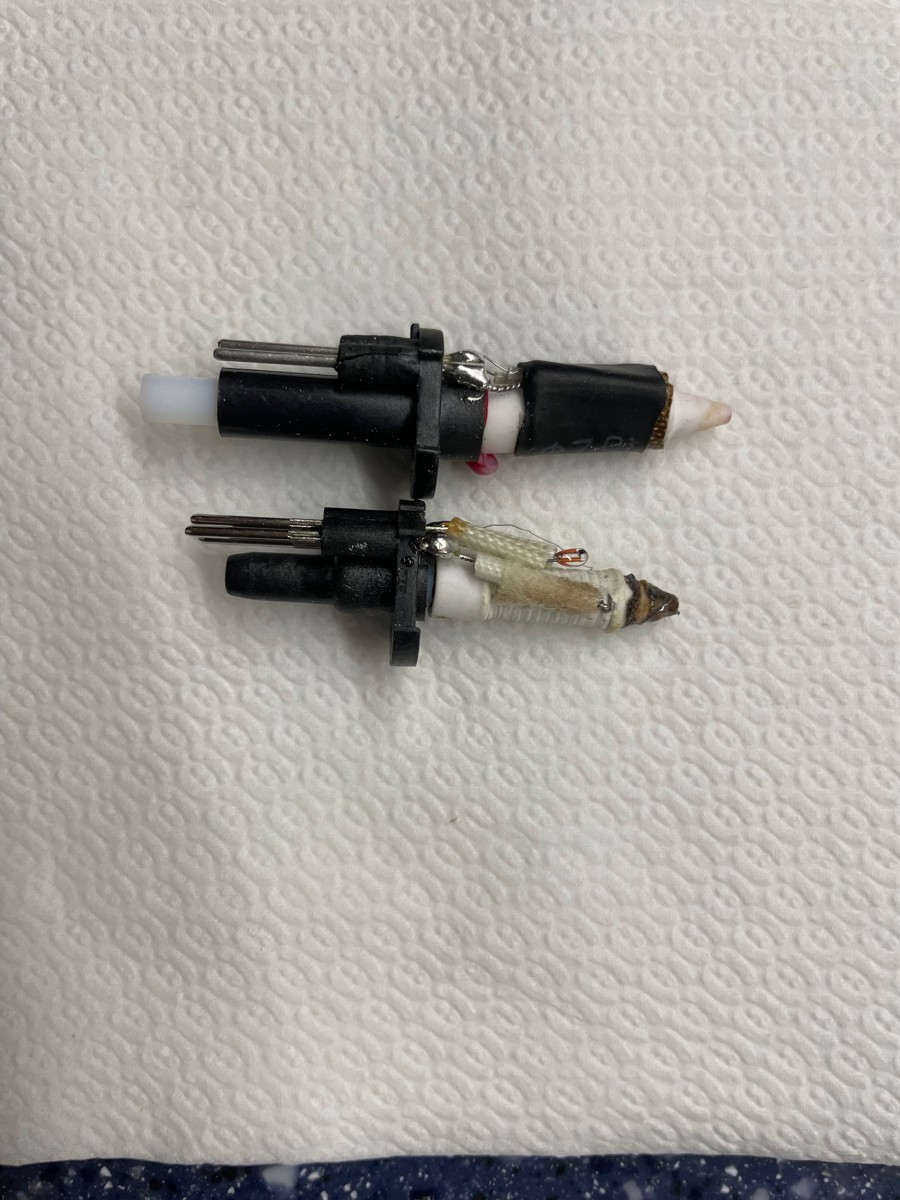

- Сравните старое и новое сопло
Должны совпасть питание 5 В, форма корпуса, количество и расположение контактов, фиксаторы и длина канала.
- Установите узел без усилия
Совместимая деталь входит в штатное положение ровно. Если приходится сгибать контакты или давить, остановитесь.
- Соберите и проверьте без пластика
Закройте колпачок, подключите питание и убедитесь, что ручка выходит на нагрев без ошибки. Только после этого загрузите чистую нить.
Какое сопло подходит для 3D Pen 2
Запчасть для сверки

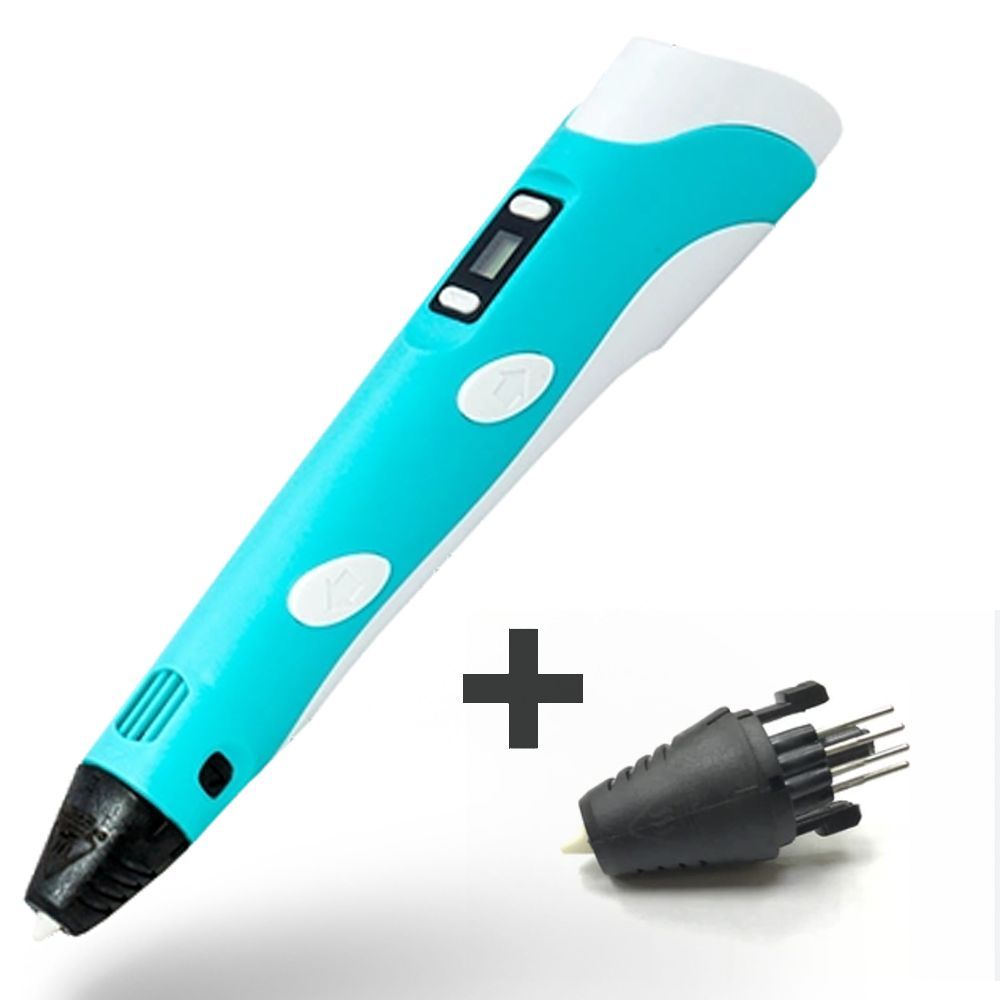

Сменное сопло 5 В для 3D Pen 2
Нагревательный узел с керамической фиксирующей пластиной. Перед заказом сравните его со снятой деталью крупным планом.
- Питание
- 5 В
- Нить
- 1,75 мм
- Выход
- 0,7 мм
- Совместимость
- 3D Pen 2
Сопло 5 В из карточки выше не заявлено как совместимое с MyRiwell RP100B. Названия 3D Pen 2 и RP100B часто смешивают в объявлениях, поэтому решающими остаются фотография старой детали, контакты, крепление и напряжение.
Запасное сопло уже есть в наборе 7в1
KidsTech3D 7в1
Не нужно останавливать работу из-за одной детали
В комплект с 3D Pen 2 входят запасное сопло, 130 метров PLA и PLA+, книга трафаретов, прозрачный коврик и подставка. Сопло остаётся резервом на случай подтверждённой неисправности, а не расходником для регулярной замены.
Посмотреть набор 7в1
Частые вопросы
Почему сопло снова забилось после очистки?
Проверьте не только сам выход, но и режим материала, конец нити и поведение мотора. Если после очистки загрузить тот же деформированный пластик либо продолжать подачу на низкой температуре, сопротивление вернётся.
Можно ли прочистить сопло иглой?
Обычной иглой или проволокой — не стоит. Они могут не совпасть по диаметру и повредить керамический выход, нагреватель или датчик. Для первого шага используйте штатную выгрузку и чистую нить.
Как отличить засор от неисправного мотора?
При засоре мотор обычно слышен и упирается с повторными щелчками. Если нагрев готов, а мотор не подаёт признаков работы и не захватывает нить, отдельно проверяют кнопку и механизм подачи.
Когда сопло точно нужно менять?
При трещине, деформации, течи пластика через стык, ошибке нагревательного узла или повторяющемся отказе подачи после правильной выгрузки и проверки совместимой нити.
Подойдёт ли сопло по одному названию «3D Pen 2»?
Нет. У похожих ручек встречаются разные ревизии. Сверьте напряжение, контакты, фиксаторы, размеры и форму старого узла с фотографией товара.
Связанные инструкции
- Как почистить 3D-ручку — внешние остатки, канал и штатная выгрузка.
- Почему ручка не подаёт пластик — полная проверка нагрева, нити, сопла и мотора.
- Как правильно загрузить и выгрузить пластик — без утолщённого конца и рывков.
- Запчасти для 3D-ручек — сопла и моторы с указанной совместимостью.
Источники и границы инструкции
Параметры материала и питания сверены с описанием 3DPEN-2, а признаки неверной температуры и требования к нити — с инструкцией 3DPEN-2B. Конструкция корпуса может отличаться между ревизиями, поэтому фотография и маркировка вашей ручки имеют приоритет над общим названием модели.
