Самодельная 3D-ручка должна точно подавать нить, измерять и ограничивать температуру, изолировать горячий узел от корпуса и безопасно питаться. Без датчика и контроллера простая схема «проволока плюс мотор» не является полноценной 3D-ручкой. Для практического рисования готовая модель обычно проще и предсказуемее, а самостоятельную сборку разумно рассматривать как инженерный учебный проект.
Основные узлы 3D-ручки
| Узел | Функция | Почему важен |
|---|---|---|
| Мотор с редуктором | Дозирует подачу нити | Без него линия нестабильна |
| Направляющий канал | Ведёт пластик к соплу | Не даёт нити изгибаться внутри |
| Нагреватель | Размягчает материал | Должен соответствовать соплу и питанию |
| Датчик температуры | Передаёт фактический нагрев | Нужен для обратной связи |

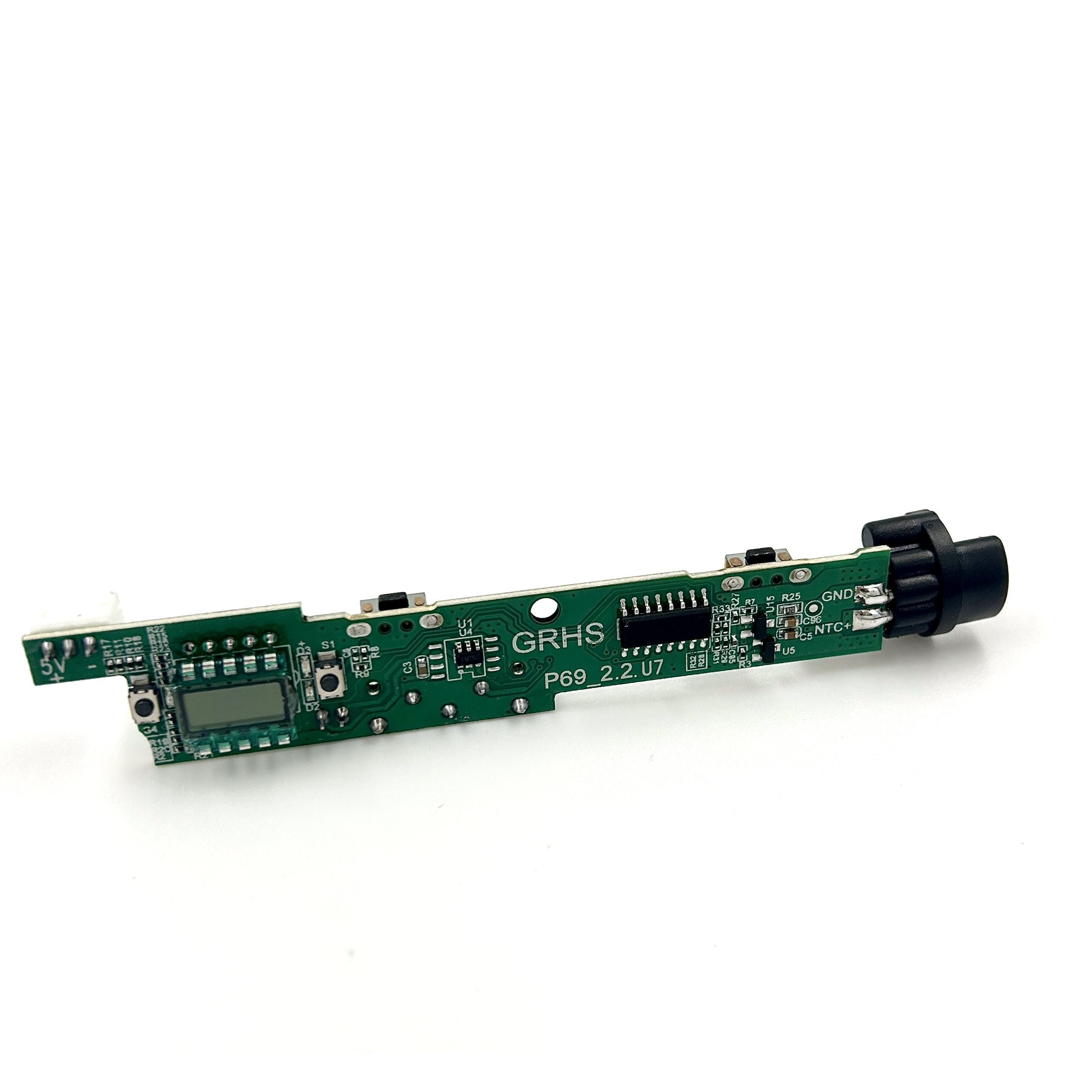

| Контроллер | Управляет нагревом и мотором | Не допускает неконтролируемой работы |
| Теплоизолированный корпус | Отделяет руку от горячего узла | Определяет безопасность хвата |
Как проектируют такую конструкцию
- Задают материал и диаметр. От них зависят канал, сопло, усилие подачи и рабочий режим.
- Подбирают согласованный нагревательный узел. Нагреватель, датчик и контроллер рассматриваются как система.
- Рассчитывают подачу. Редуктор должен двигать нить без проскальзывания и разрушения поверхности.
- Проектируют тепловую развязку. Горячая зона не должна передавать опасный нагрев к хвату, кнопкам и проводке.
- Добавляют управление и остановку. Нужны индикация состояния, штатная выгрузка и предсказуемое отключение.
- Испытывают вне руки. Температуру, ток и отказ узлов проверяют измерительными приборами до пользовательского корпуса.
Почему паяльник с пластиком не заменяет ручку
Паяльник не дозирует нить и не рассчитан на тот же тепловой контакт с пластиком. У него нет направляющего канала, обратной подачи и управления скоростью линии. Такая замена не повторяет работу 3D-ручки и создаёт открытый горячий инструмент рядом с руками и материалом.
Клеевой пистолет также использует другой материал, диаметр и механизм. Он подходит для своей задачи, но не становится 3D-ручкой после установки тонкого наконечника.
Когда самостоятельный проект имеет смысл
- Для изучения механизма подачи и обратной связи по температуре.
- Как макет отдельных узлов без горячего испытания в руке.
- Для ремонта существующей модели после точной диагностики и подбора совместимой детали.
- Когда есть измерительное оборудование, схема защиты и опыт работы с нагревателями и питанием.
Учебный макет объясняет устройство, но не гарантирует качество линии, электрическую безопасность и ресурс готового серийного инструмента.
Частые вопросы
Можно ли сделать 3D-ручку из клеевого пистолета?
Нет, это другой материал, диаметр и механизм подачи. Такая переделка не воспроизводит контролируемую работу 3D-ручки.
Чем заменить 3D-ручку?
Для объёмной модели можно использовать 3D-принтер, а для соединения готовых деталей — подходящую технологию конкретного материала. Эти инструменты решают другие задачи и не полностью заменяют ручное 3D-рисование.
Какая деталь отвечает за температуру?
Нагреватель создаёт тепло, датчик измеряет его, а контроллер регулирует питание. Работоспособность зависит от всей системы.
